协议->Excel数据映射和支持的配置读取源 （scheme）

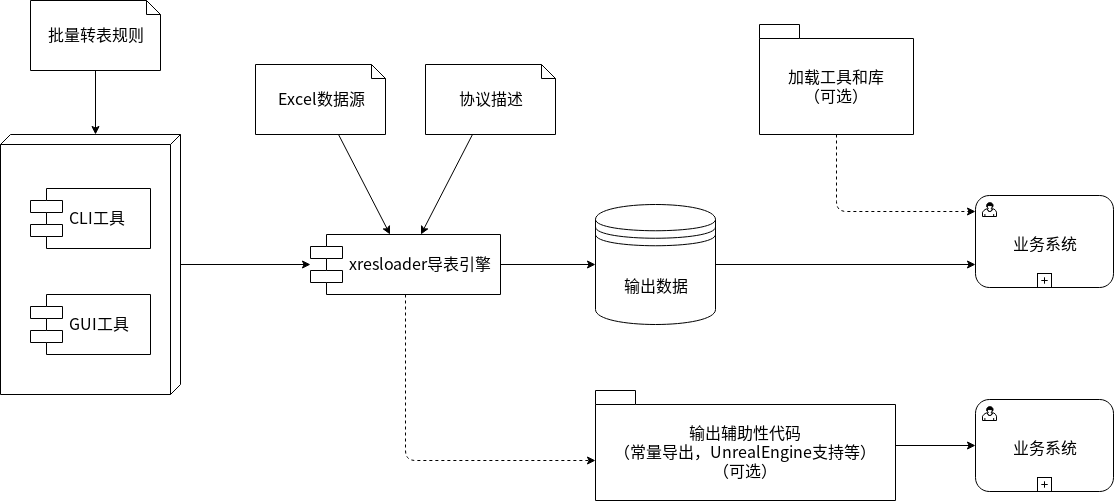

在 ./quick_start 章节里我们提供了一个基本的转表使用流程。整个流程图示如下：
上一章节里我们展示了 ./xresloader_core 的最基础的使用方式。 在使用的时候，我们需要告诉 xresloader 怎么把Excel里的数据对引到协议的数据结构里。 本章节主要是针对 协议描述 的说明。
配置项的结构
所有的数据源和规则设置都是Key-Value的形式。并且Value有三个，分别是**主配置，次要配置，补充配置**。 这三个参数对于不同配置的含义是不同的，具体没想配置的含义请参照 可用的配置项 章节。
数据映射-Scheme
我们通过一些列scheme的配置来告诉 xresloader 从Excel的哪些地方读取数据，又转化到协议的哪个数据结构和哪个字段中。
数据源

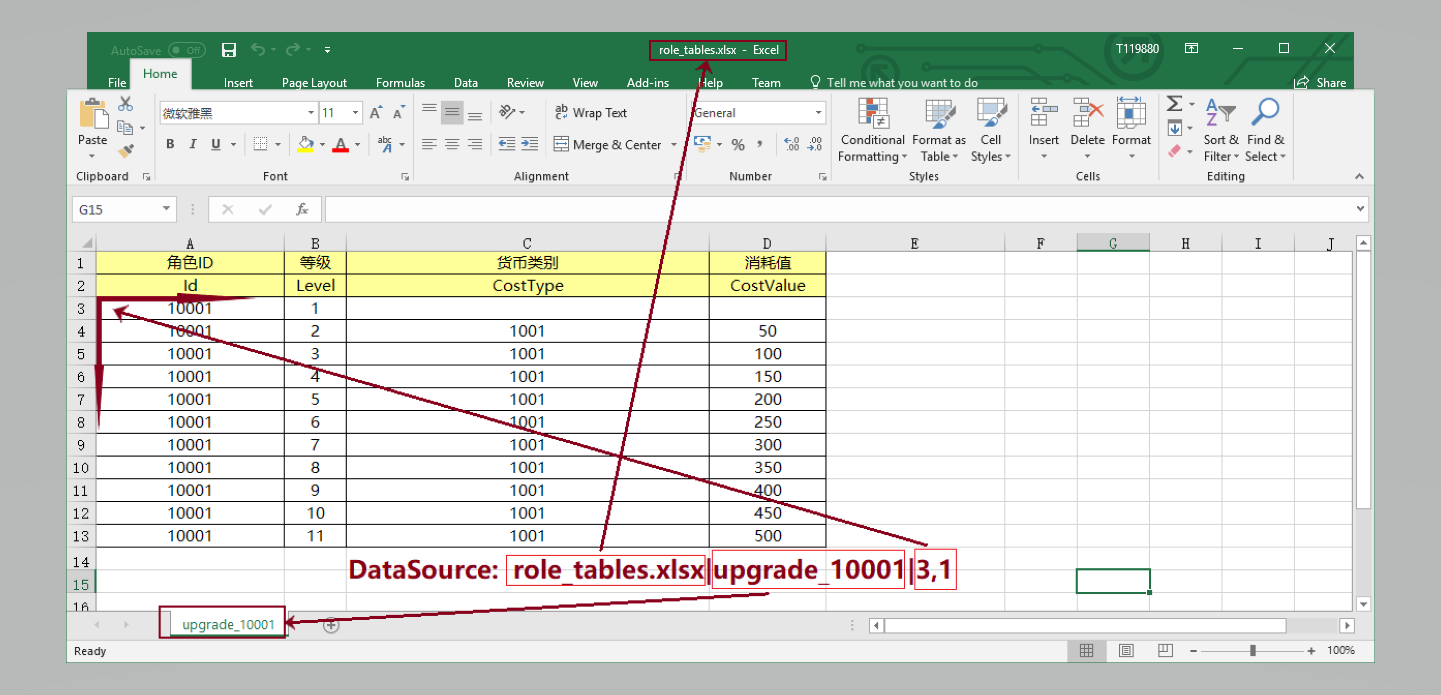

我们通过 DataSource 来读取我们从哪个文件、哪个表及第几行第几列开始读数据。 比如：
数据索引

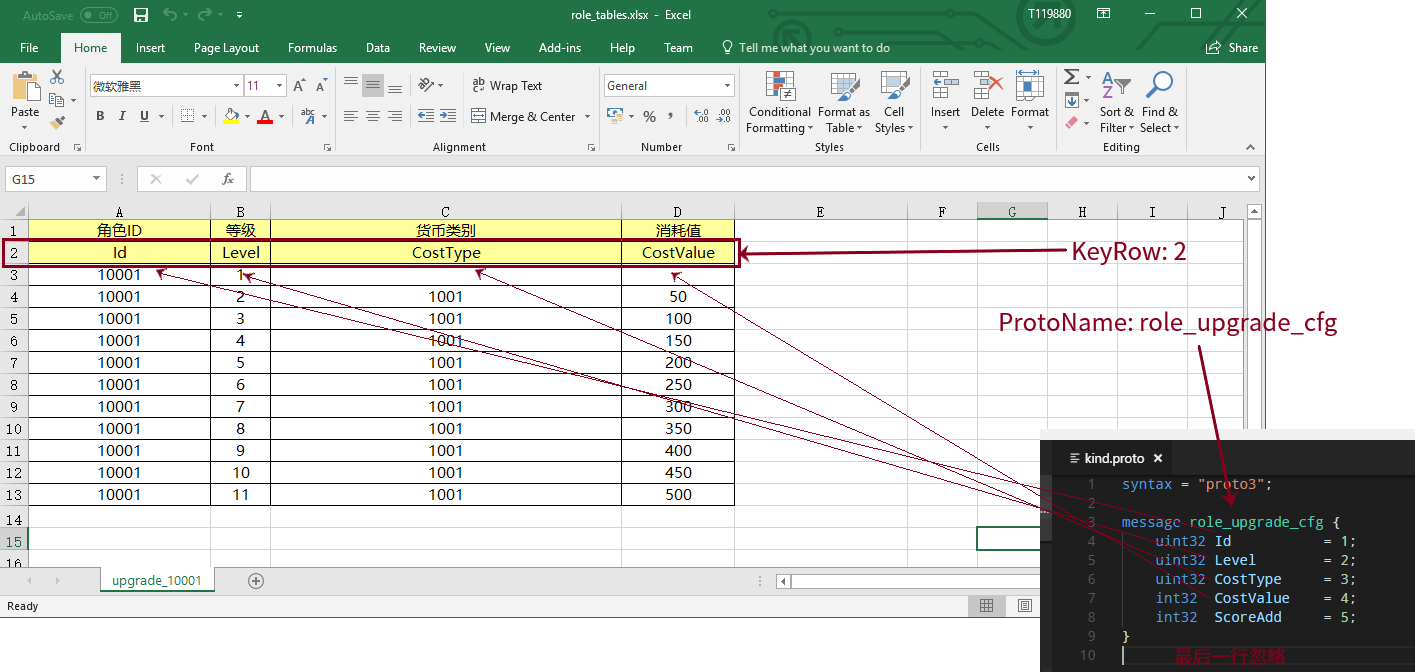

然后再通过 ProtoName 和 KeyRow 来把Excel数据映射到哪个协议数据结构里和映射哪些字段。
类型嵌套和Message嵌套

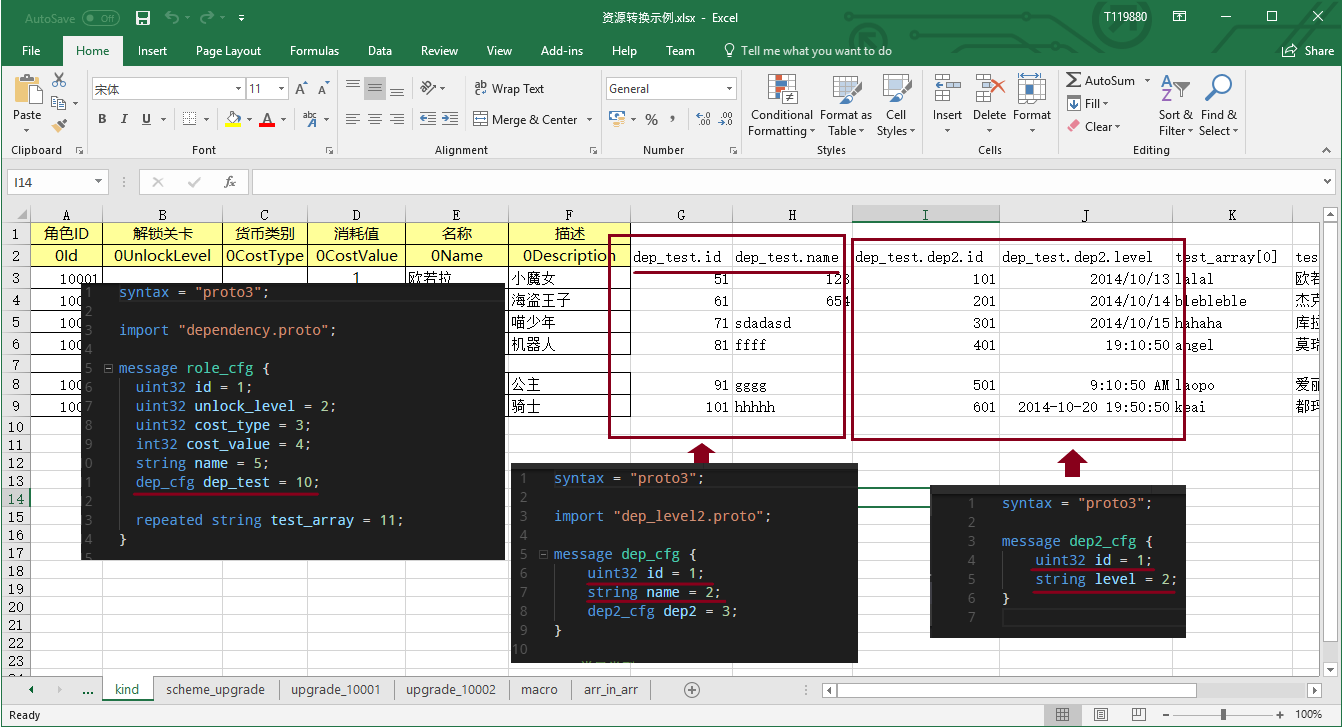

对于复杂的数据类型，我们使用 父级字段名.子结构字段名 来标识映射关系。比如在 xresloader sample 中。
以上划红线处为Excel KeyRow 配置和对应的协议结构。
数组和下标
对于数组类型（protobuf的repeated类型）。我们使用 字段名[0开始的下标] 来表示。如果是数组嵌套数组，那么则是 父级字段名[父结构下标].子结构字段名[子结构下标] 。

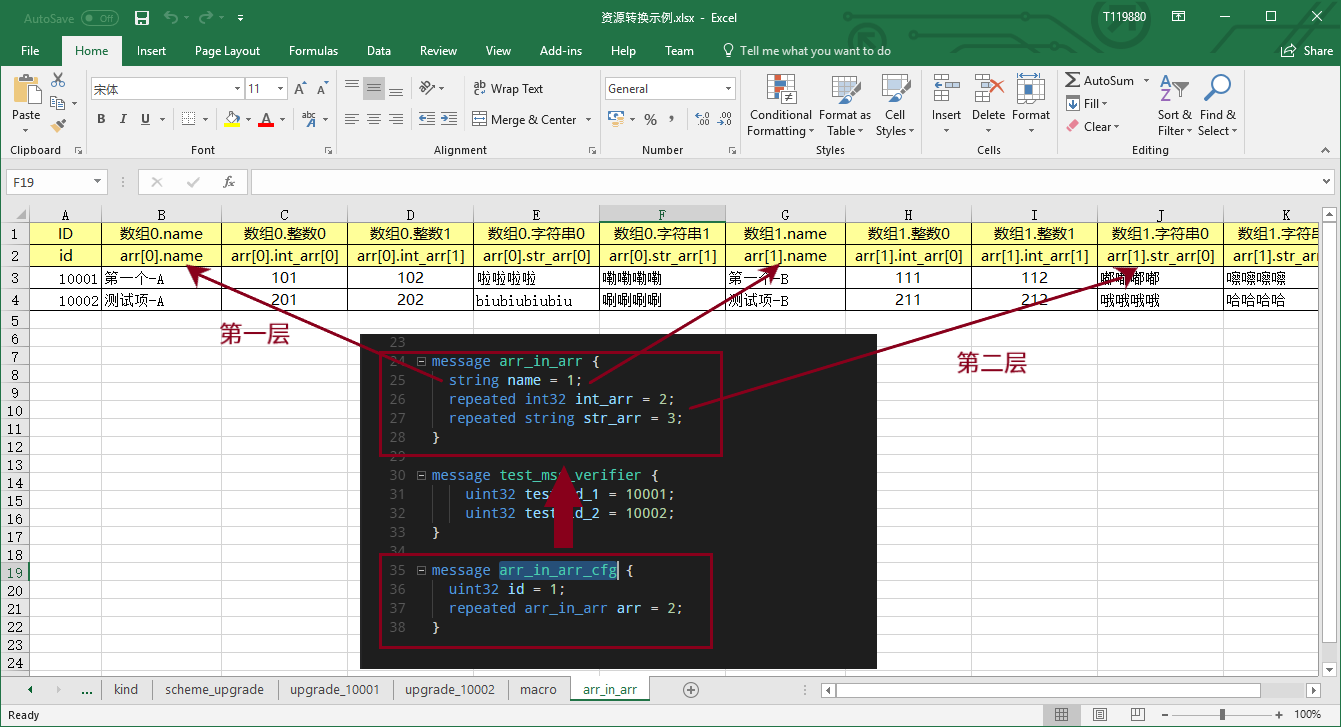

以上示例是 xresloader sample 中的 arr_in_arr 表。
可用的配置项
| 字段 | 简介 | 主配置 | 次配置 | 补充配置 | 说明 |
|---|---|---|---|---|---|
| 字段 | 简介 | 主配置 | 次配置 | 补充配置 | 说明 |
| DataSource | 配置数据源 | 文件路径 | 表名 | 数据起始行号,列号[,结束行号，列号] (英文逗号分隔) | 必须 。 可多个。多个则表示把多个Excel表数 据合并再生成配置输出。结束行号，列号为可选配置，要求版本>=2.23.0不填则读到最后。 |
| MacroSource | 元数据数据源 | 文件路径 | 表名 | 数据起始行号,列号 (英文逗号分隔) | + 可选 |
| 编程接口配置 | |||||
| ProtoName | 协议描述名称 | 如: role_cfg | | | | | + 必须 + 协议类型名称 + 也可以是 包名 . 协议名 |
| OutputFile | 输出文件 | 如: role_cfg.bin | 必须 | ||
| KeyRow | 字段名描述行 | 如: 2 | 必须 ( 如果开启 --transpose-data-source ，这个表示列号，否则表示行号) | ||
| KeyCase | 字段名大小写 | 如: 小写 | | | | | + 字段名映射时的大小写转换 + 可选值: 大写/小写/不变 + 如果不需要则留空 |
| KeyWordSplit | 字段名分词字符 | | | | | | | + 可选 + 字段名映射时单词之间填充的字符串 + 如果不需要则留空 |
| KeyPrefix | 字段名固定前缀 | | | | | | | + 可选 + 字段名映射时附加的前缀 + 如果不需要则留空 |
| KeySuffix | 字段名固定后缀 | | | | | | | + 可选 + 字段名映射时附加的后缀 + 如果不需要则留空 |
| KeyWordRegex | 分词规则（正则表达式） 示例: | 判断规则 [ A-Z $ trn] | 移除分词符号规则 [_$ trn] | 前缀过滤规则 [ a-zA-Z $] | + 可选 + 字段名映射时单词的分词规则 + 正则表达式 + 如果不需要则留空 |
| Encoding | 编码转换 | UTF-8 | | | | | 注：Google的protobuf库的代码里写死 了UTF-8，故而该选项对Protobuf的二 进制输出无效 |
| UeCfg-UProperty | UnrealEngine配置 支持的字段属性 | 字段分组 默认值: XResConfig | 蓝图权限 默认值: XResConfig | 编辑权限 默认值: EditAnywhere | + 可选 |
| UeCfg-CaseConvert | 是否开启驼峰命名转换 （默认开启） | true/false | | | | | + 可选 + 开启后将使用首字母大写的 驼峰命名法生成字段名和类名 |
| UeCfg-CodeOutput | 设置UE代码输出目录 | 代码输出目录 | Publich目录前缀 | Private目录前缀 | + 可选 + 生成的cpp文件的包含路径和 Publich目录前缀有关 |
| UeCfg-DestinationPath | 资源输出目录 | 资源输出目录 | | | | | + 可选 |
| UeCfg-CsvObjectWrapper | 指定 Ue-Csv 模式输 出时，map和array的包裹 字符 | 左包裹字符 | 右包裹字符 | | | + 可选 + 版本>=2.9.3 |
| UeCfg-EnableDefaultLoader | 是否启用UE默认的Loader 输出的数据 | true/false | | | | | + 可选 + 默认值: true + 版本>=2.13.1 |
| UeCfg-IncludeHeader | UE代码额外的自定义包 输出的数据 | 头文件路径 | 头文件路径 | 头文件路径 | + 可选 + 版本>=2.13.1 |
| JsonCfg-LargeNumberAsString | JSON输出时大整数转字符串 | true/false | | | | | + 可选 + 版本>=2.16.0 |
| CallbackScript | 使用Javascript脚本处理 输出的数据 | Javascript脚本路径 | | | | | + 可选 + 版本>=2.13.0 |
如果Excel里字段名使用上面示例里的规则，如果填的是 0UnlockLevel_num，则会忽略第一个0（不符合前缀过滤规则）,按分词规则分词为Unlock、Level和num， 同时移除下划线分词符号（移除分词符号规则）。 然后按上面的大小写规则和 字段名分词字符 组成新的字段名，最后应用大小写规则。 假设 字段名分词字符 是 _ 。 字段名大小写 是小写，则最后对应的协议的字段名是 unlock_level_num 。
字段名分词、大小写转换、等字段名转换的功能建议非必要不要使用。这里只是为了有些时候需要和其他工具搭配使用的时候的一些适配。
关于日期时间格式
Duration类型支持填数字+单位，或者HH:MM:SS的形式。HH可以大于24。单位支持(从2.23.0版本开始): w/weeks,d/days,h/hours,m/minutes,s/seconds,ms/milliseconds,us/microseconds,ns/nanoseconds 。 比如:
30d,30ns。 单位不填默认是秒。Timestamp类型支持数字（Unix时间戳）或YYYY-mm-dd HH:MM:SS[时区]。时区为可选配置，支持的模式有+HH:MM:ss,+HH:MM、Z。不填时区则使用 java 默认时区，可以使用-Duser.timezone=Asia/Shanghai设置。
关于设置编码
由于protobuf里写死的UTF-8，所以编码设置不是对所有的功能都生效。如果输出的类型是代码文件或者文本文件，那么转表工具会尝试把文本内容转换成该编码。 对于二进制输出，这个选项是无效的。
关于使用 CallbackScript 处理数据
CallbackScript指向的脚本中，需要满足已下条件:
- 可使用
gOurInstance访问数据源接口（DataSrcImpl.getOurInstance()） - 可使用
gSchemeConf访问数据转换配置接口（SchemeConf.getInstance()） - 提供
function initDataSource()函数，将在切换数据源时触发（文件名或sheet名）。 - 提供
function currentMessageCallback(originMsg, typeDesc)函数，将在切换数据源时触发（文件名或sheet名）。originMsg为原始数据结构的HashMap结构typeDesc为数据类型描述信息,org.xresloader.core.data.dst.DataDstWriterNode.DataDstTypeDescriptor结构
从哪里读取字段映射信息？
字段映射信息我们除了可以直接使用 ./xresloader_core 的 -m 选项指定外，还支持多种读取来源。 如果从文件中读取，我们是根据文件后缀来区分读取来源的。
直接写在批量转表文件里（推荐）
在使用批量转表功能的时候建议直接写在批量转表配置里，详见 ./xresconv
直接写在Excel里: 文件后缀.xls,.xlsx
当字段映射信息保存在Excel里时，scheme的名字就是表名（ -m 参数）。我们会先查找列明为 字段或header 、主配置或major 、次配置或minor 和 补充配置或addition 的字段，并依此列读取相应配置。如:
| 字段 | 简介 | 主配置 | 次配置 | 补充配置 | 说明 |
|---|---|---|---|---|---|
| 字段 | 简介 | 主配置 | 次配置 | 补充配置 | 说明 |
| DataSource | 配置数据源(文件路径,表名) | 资源转换示例.xlsx | upgrade_10001 | 3,1 | 次配置为表名，补充配置为数据起始位置(行号, 列号) |
| DataSource | 配置数据源(文件路径,表名) | upgrade_10002 | 3,1 | 次配置为表名，补充配置为数据起始位置(行号, 列号) | |
| MacroSource | 元数据数据源(文件路径,表名) | 资源转换示例.xlsx | macro | 2,1 | 次配置为表名，补充配置为数据起始位置(行号, 列号) |
| 编程接口配置 | |||||
| ProtoName | 协议描述名称 | role_upgrade_cfg | |||
| OutputFile | 输出文件 | role_upgrade_cfg.bin | |||
| KeyRow | 字段名描述行 | 2 | |||
| KeyCase | 字段名大小写 | 不变 | 大写/小写/不变 | ||
| KeyWordSplit | 字段名分词字符 | ||||
| KeyPrefix | 字段名固定前缀 | ||||
| KeySuffix | 字段名固定后缀 | ||||
| KeyWordRegex | 分词规则 | (判断规则,移除分词符号规则,前缀过滤规则)正则表达式 | |||
| Encoding | 编码转换 | UTF-8 |
直接写在json文件里: 文件后缀.json
当字段映射信息保存在Excel里时，我们认为json的根节点包含一个数组，下面时key-value类型数据，key为scheme的名字（ -m 参数）。里面还是Key-Value类型或Key-List类型。对应着每项配置。如：
{
"scheme_kind": {
"DataSource": ["资源转换示例.xlsx", "kind", "3,1"],
"MacroSource": ["资源转换示例.xlsx", "macro", "2,1"],
"ProtoName": "role_cfg",
"OutputFile": "role_cfg.bin",
"KeyRow": 2,
"KeyCase": "小写",
"KeyWordSplit": "_",
"KeyWordRegex": ["[A-Z_\\$ \\t\\r\\n]", "[_\\$ \\t\\r\\n]", "[a-zA-Z_\\$]"],
"Encoding": "UTF-8"
}
}
直接写在ini文件里: 文件后缀.ini,.conf,.cfg
当字段映射信息保存在Excel里时，scheme的名字（ -m 参数）是section的名字，里面的数据是:
- Key名称.0 => Key名称的主配置
- Key名称.1 => Key名称的次配置
- Key名称.2 => Key名称的补充配置
比如:
[scheme_kind]
DataSource.0 = 资源转换示例.xlsx
DataSource.1 = kind
DataSource.2 = 3,1
MacroSource.0 = 资源转换示例.xlsx
MacroSource.1 = macro
MacroSource.2 = 2,1
ProtoName = role_cfg
OutputFile = role_cfg.bin
KeyRow = 2
KeyCase = 小写
KeyWordSplit = _
KeyWordRegex.0 = [A-Z_\$ \t\r\n]
KeyWordRegex.1 = [_\$ \t\r\n]
KeyWordRegex.2 = [a-zA-Z_\$]
Encoding = UTF-8
完整的样例
以上配置选项在 xresloader sample 中有完整的示例，并且在。 xresloader 的 README.md 中有举例说明。
