数据输出和数据加载

所有输出的数据的结构都是按照 https://github.com/xresloader/xresloader-protocol/blob/main/core/pb_header_v3.proto 的 xresloader_datablocks 的结构。 :

转表功能和二进制数据读取的示例： https://github.com/xresloader/xresloader/tree/main/sample

文本和Msgpack数据读取示例： https://github.com/xresloader/xresloader/tree/main/loader-binding

输出类型

在 ./xresloader_core 里可以看到，转表工具可以把Excel数据源导出成多种输出。下面列举重要的几种，项目可以根据自己的情况选择一种或几种导出方式。比如如果做Web端的GM工具，可以使用导出成xml或者javascript代码。

导出为协议二进制数据 (推荐)

对应 -t bin 。这是推荐的转出方式，导出的是 xresloader_datablocks 打包后的二进制数据，文件占用最小。任何支持protobuf的语言和开发环境都可以读取。

其中每个 data_block 数据块都对应Excel里的一行数据，里面的数据格式是用户指定的协议打包成二进制后的数据。

导出为json、xml、lua代码等文本数据 (可选)

对应 -t json 、 -t xml 、 -t lua 、 -t js 。输出的格式也是header+数据body的形式。

Json的数据格式是:

[

    {

    "count": "(数字)数据条目数量",

    "xres_ver":"xresloader版本号",

    "hash_code":"文本输出无hash码",

    "data_ver":"数据版本号"

    }, {

        "协议名":[

            {"Excel数据Key": "Excel数据内容"},

            {"每行一条": "数据内容..."}

        ]

    },

    "协议名"

]

Xml的数据格式是:

<?xml version="1.0" encoding="UTF-8"?>

<root>

  <!--this file is generated by xresloader, please don't edit it.-->

  <header>

    <xres_ver>xresloader版本号</xres_ver>

    <hash_code>文本输出无hash码</hash_code>

    <data_ver>数据版本号</data_ver>

    <count>数据条目数量</count>

  </header>

  <body>

    <协议名>每行一条，数据内容

      <Excel数据Key>Excel数据内容</Excel数据Key>

    </协议名>

  </body>

  <data_message_type>协议名</data_message_type>

</root>

Lua和Javacript的输出方式和输出设置有关，也很容易看懂，这里就不全部列举了。只列举一个Lua的其中一种输出方式:

-- this file is generated by xresloader, please don't edit it.

return {

    [1] = {

        xres_ver    = "xresloader版本号",

        hash_code   = "文本输出无hash码",

        data_ver    = "数据版本号",

        count        = 0, -- 数据条目数量,

    },

    [2] = "协议名",

    ["协议名"] = {

        { ["Excel数据Key"] = "Excel数据内容" }, -- 每行一条，数据内容

    }

}

默认情况，文本数据的输出是紧缩的。就没有上面格式列举出的看起来美观，可以通过 --pretty 缩进数量 来设置格式化输出。

导出为Msgpack打包的二进制数据 (可选)

对应 -t msgpack 。如果不希望引入复杂的加载库，又希望打包出的数据是紧缩的二进制数据。我们提供了打包成msgpack格式的选项。读取msgpack的工具和库很多，并且效率也很高，语言支持很很好。数据输出结构是：

{

    header : {

        xres_ver: "版本号字符串",

        data_ver: "版本号字符串",

        count: 配置记录个数,

        hash_code: "hash算法:hash值",

    }

    data_block: [

        {配置内容},

        {配置内容},

        {配置内容},

    ],

    data_message_type: "协议名"

}

使用Msgpack的话， https://github.com/xresloader/xresloader/tree/main/loader-binding/msgpack 里有python2和node.js的读取示例。

导出为UE支持的CSV或JSON数据和代码 (可选)

xresloader从2.0.0版本开始支持导出UE所支持的CSV或者JSON格式数据，使用 -t ue-csv 或 -t ue-json 可以指定导出的UE支持的数据格式内容。

导出UE数据后，我们还会导出对应加载数据的UE C++类代码，具体可用的控制选项参见 data-mapping-available-options 。

输出的代码有两种模型，一种是扁平模型，会把所有热 repeated 字段和 message 类型平铺到输出的类里。另一种是保留原始结构的嵌套模式。 xresloader sample ue csv 和 xresloader sample ue json 中的是两种模式的输出代码，可以很容易看出来两者的差异和相应插件的功能。

生成完数据后我们在输出目录生成一个 UnreaImportSettings.json 文件，用于 UEEditor-Cmd 的导入命令。

比如我们UE安装在环境变量 $UNREAL_ENGINE_ROOT 里，工程UE文件位于 $UNREAL_PROJECT_DIR/ShootingGame.uproject 。然后导出目录是 $XRESLOADER_OUTPUT_DIR 那么我们可以通过

java -client -jar xresloader.jar -t ue-json -o $XRESLOADER_OUTPUT_DIR -f sample-conf/kind.pb            \

    -m DataSource=role_tables.xlsx|upgrade_10001|3,1 -m ProtoName=role_upgrade_cfg                      \

    -m OutputFile=RoleUpgradeCfg.json -m KeyRow=2                                                       \

    -m UeCfg-CodeOutput=$UNREAL_PROJECT_DIR/Source/ShooterGame|Public/Config|Private/Config

来生成配置和代码。如果结构变化，可能需要重新生成工程编译工程的动态库。最后可以再通过UE的命令行工具重新导入资源(以Win64为例)，如果之前导入过编辑器里回自动检测到然后提示刷新：

$UNREAL_ENGINE_ROOT/Engine/Binaries/Win64/UE4Editor-Cmd.exe $UNREAL_PROJECT_DIR/ShootingGame.uproject   \

    -run=ImportAssets -importsettings=$XRESLOADER_OUTPUT_DIR/UnreaImportSettings.json                   \

    -AllowCommandletRendering -nosourcecontrol

然后需要增加蓝图接口获取Helper

URoleUpgradeCfgHelper* UMyBlueprintFunctionLibrary::GetRoleUpgradeCfg()

{

    UClass* clazz = URoleUpgradeCfgHelper::StaticClass();

    if (nullptr == clazz) {

        return nullptr;

    }

    return clazz->GetDefaultObject<URoleUpgradeCfgHelper>();

}

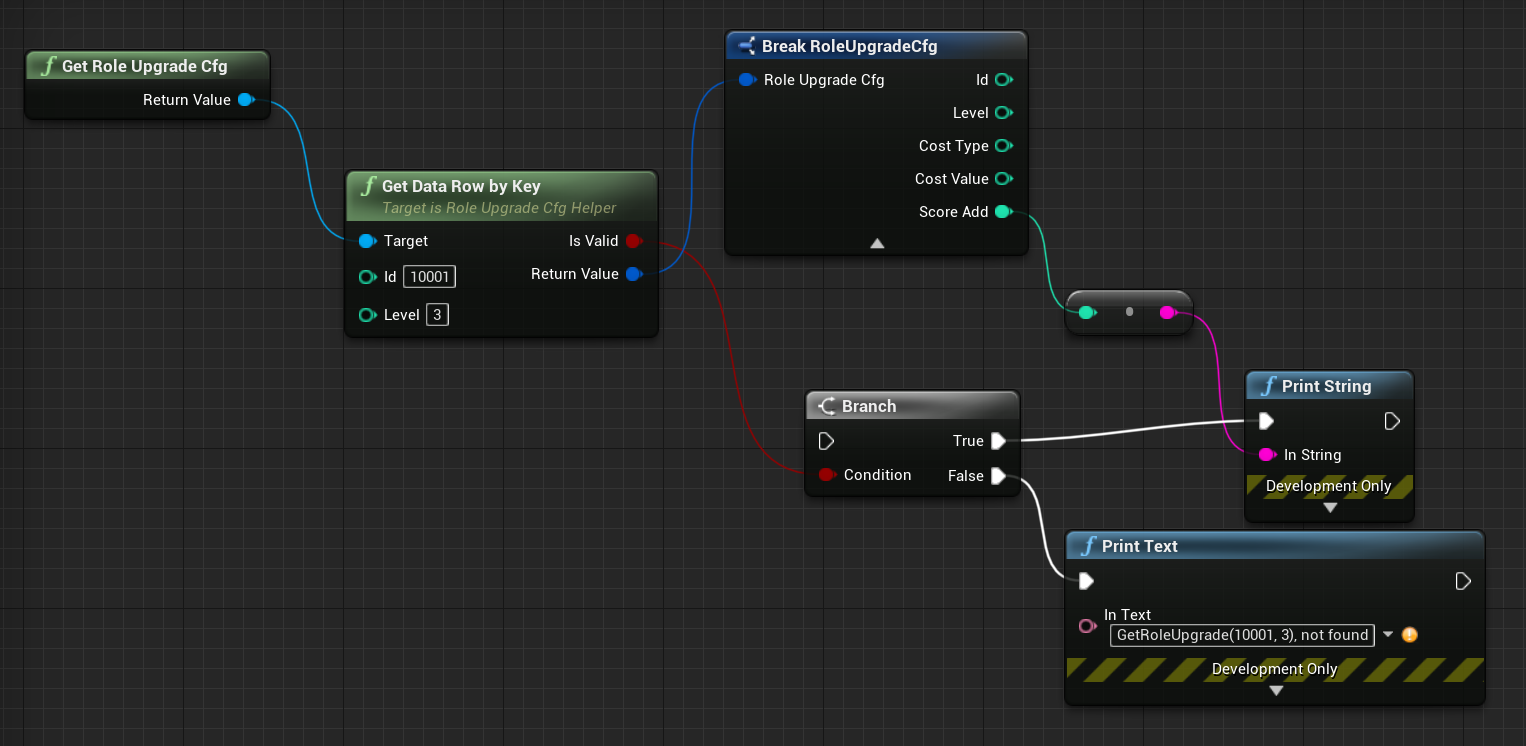

就可以在蓝图中使用了:

如果我们希望在Excel里配置引用UE内的资源文件，可以使用 org.xresloader.ue.ue_type_name 插件和 org.xresloader.ue.ue_type_is_class 插件。前者会把UE的输出代码转为 TSoftObjectPtr<ue_type_name> 来指向UE内的资源，后者会把UE的输出代码转为 TSoftClassPtr<ue_type_name> 来指向UE内的类型。

比如我们配置字段:

message monster_role {

    option (org.xresloader.ue.helper)       = "helper";

    option (org.xresloader.msg_description) = "怪物角色表";

    int32  monster_id = 1  [ (org.xresloader.ue.key_tag) = 1 ];

    string pawn_class = 13 [ (org.xresloader.ue.ue_type_name) = "APawn", (org.xresloader.ue.ue_type_is_class) = true, (org.xresloader.field_description) = "机器人Pawn类型" ]; // 默认的蓝图类

}

那么我们可以在Excel中配置:

怪物ID	默认的蓝图类
怪物ID	默认的蓝图类
monster_id	pawn_class
2001	Blueprint'/Game/Blueprints/Pawns/BotPawnDemo.BotPawnDemo_C'
2002	Blueprint'/Game/Blueprints/Pawns/BotPawnDemo_range.BotPawnDemo_range_C'
2003	Blueprint'/Game/Blueprints/Pawns/BotPawn_Melee.BotPawn_Melee_C'

导出枚举类型成代码 (可选)

对应 -c 然后可以使用 -t json 、 -t xml 、 -t lua 、 -t js 、 -t ue-csv 、 -t ue-json 来指定按哪种方式输出枚举量。

比如把protobuf协议里的枚举输出成Lua代码，kind.proto 文件：

import "xresloader.proto";

// 常量类型

enum game_const_config {

    option allow_alias = true;

    EN_GCC_UNKNOWN              = 0;

    EN_GCC_PERCENT_BASE         = 10000;

    EN_GCC_RANDOM_RANGE_UNIT    = 10;

    EN_GCC_RESOURCE_MAX_LIMIT   = 9999999;

    EN_GCC_LEVEL_LIMIT          = 999;

    EN_GCC_SOLDIER_TYPE_MASK    = 100;

    EN_GCC_ACTIVITY_TYPE_MASK   = 1000;

    EN_GCC_FORMULAR_TYPE_MASK   = 10;

    EN_GCC_SCREEN_WIDTH         = 1136;

    EN_GCC_SCREEN_HEIGHT        = 640;

    EN_GCC_CAMERA_OFFSET        = 268;

}

// 货币类型

enum cost_type {

    EN_CT_UNKNOWN              = 0;

    EN_CT_MONEY                = 10001 [(org.xresloader.enum_alias) = "金币"];

    EN_CT_DIAMOND              = 10101 [(org.xresloader.enum_alias) = "钻石"];

}

// 这个message用于示例下面导出协议描述，对导出枚举数据无意义

message role_upgrade_cfg {

    option (org.xresloader.ue.helper)       = "helper";

    option (org.xresloader.msg_description) = "Test role_upgrade_cfg with multi keys";

    uint32 Id        = 1 [ (org.xresloader.ue.key_tag) = 1000 ];

    uint32 Level     = 2 [ (org.xresloader.ue.key_tag) = 1 ];

    uint32 CostType  = 3 [ (org.xresloader.validator) = "cost_type", (org.xresloader.field_description) = "Refer to cost_type" ];

    int32  CostValue = 4;

    int32  ScoreAdd  = 5;

}

Lua目标代码（标准形式）:

-- this file is generated by xresloader, please don't edit it.

local const_res = {

  game_const_config = {

    EN_GCC_SCREEN_WIDTH = 1136,

    EN_GCC_SCREEN_HEIGHT = 640,

    EN_GCC_UNKNOWN = 0,

    EN_GCC_CAMERA_OFFSET = 268,

    EN_GCC_FORMULAR_TYPE_MASK = 10,

    EN_GCC_LEVEL_LIMIT = 999,

    EN_GCC_RESOURCE_MAX_LIMIT = 9999999,

    EN_GCC_SOLDIER_TYPE_MASK = 100,

    EN_GCC_PERCENT_BASE = 10000,

    EN_GCC_RANDOM_RANGE_UNIT = 10,

    EN_GCC_ACTIVITY_TYPE_MASK = 1000,

  },

  cost_type = {

    EN_CT_DIAMOND = 10101,

    EN_CT_MONEY = 10001,

    EN_CT_UNKNOWN = 0,

  },

}

return const_res

对于一些特殊的Lua环境（比如Unity中）可能希望按Lua 5.1的方式加载模块，那么我们也可以使用特殊选项来更换导出方式，比如使用 --lua-module ProtoEnums.Kind 后输出如下:

module("ProtoEnums.Kind", package.seeall)

-- this file is generated by xresloader, please don't edit it.

local const_res = {

  game_const_config = {

    EN_GCC_SCREEN_WIDTH = 1136,

    EN_GCC_SCREEN_HEIGHT = 640,

    EN_GCC_UNKNOWN = 0,

    EN_GCC_CAMERA_OFFSET = 268,

    EN_GCC_FORMULAR_TYPE_MASK = 10,

    EN_GCC_LEVEL_LIMIT = 999,

    EN_GCC_RESOURCE_MAX_LIMIT = 9999999,

    EN_GCC_SOLDIER_TYPE_MASK = 100,

    EN_GCC_PERCENT_BASE = 10000,

    EN_GCC_RANDOM_RANGE_UNIT = 10,

    EN_GCC_ACTIVITY_TYPE_MASK = 1000,

  },

  cost_type = {

    EN_CT_DIAMOND = 10101,

    EN_CT_MONEY = 10001,

    EN_CT_UNKNOWN = 0,

  },

}

game_const_config = const_res.game_const_config

cost_type = const_res.cost_type

于导出的代码，可以通过 --pretty 缩进数量 来设置格式化输出，上面的输出使用的都是 --pretty 2 。

其他语言和格式导出选项也类似上面的Lua的结构，具体请参考输出的文件内容加载。

导出协议描述成代码 (可选)

对应 -i 然后可以使用 -t json 、 -t xml 、 -t lua 、 -t js 、 -t ue-csv 、 -t ue-json 来指定按哪种方式输出枚举量。比如把上述protobuf协议里的描述输出成Lua代码，协议文件见 kind.proto <output-format-export enum or options of proto file>

Lua目标代码（标准形式）:

-- this file is generated by xresloader, please don't edit it.

local const_res = {

  files = {

    {

      enum_type = {

        cost_type = {

          name = "cost_type",

          value = {

            EN_CT_DIAMOND = {

              name = "EN_CT_DIAMOND",

              number = 10101,

              options = {

                enum_alias = "钻石",

              },

            },

            EN_CT_MONEY = {

              name = "EN_CT_MONEY",

              number = 10001,

              options = {

                enum_alias = "金币",

              },

            },

          },

        },

        game_const_config = {

          name = "game_const_config",

          options = {

            allow_alias = true,

          },

        },

      },

      message_type = {

        role_upgrade_cfg = {

          field = {

            CostType = {

              name = "CostType",

              number = 3,

              options = {

                field_description = "Refer to cost_type",

                validator = "cost_type",

              },

              type_name = "UINT32",

            },

            Id = {

              name = "Id",

              number = 1,

              options = {

                key_tag = 1000,

              },

              type_name = "UINT32",

            },

            Level = {

              name = "Level",

              number = 2,

              options = {

                key_tag = 1,

              },

              type_name = "UINT32",

            },

          },

          name = "role_upgrade_cfg",

          options = {

            helper = "helper",

            msg_description = "Test role_upgrade_cfg with multi keys",

          },

        },

      },

      name = "kind.proto",

      package = "",

      path = "kind.proto",

    },

  },

}

return const_res

同样,对于一些特殊的Lua环境（比如Unity中）可能希望按Lua 5.1的方式加载模块，那么我们也可以使用特殊选项来更换导出方式，比如使用 --lua-module ProtoOptions.Kind 。输出的代码或文本同样可以通过 --pretty 缩进数量 来设置格式化输出，上面的输出使用的都是 --pretty 2 。 xresloader sample 中的 proto_v3/kind_option.js , proto_v3/kind_option.lua , proto_v3/kind_option.mod.lua 或中的 proto_v2/kind_option.js , proto_v2/kind_option.lua , proto_v2/kind_option.mod.lua 有更多的示例。

其他语言和格式导出选项也类似上面的Lua的结构，具体请参考输出的文件内容加载。

Proto v2和Proto v3

转表工具同时支持proto v2和proto v3，但是转出是使用的proto v3模式。而对于proto v2和proto v3仅在数字类型的 repeated 字段上有些许区别。

详见： https://developers.google.com/protocol-buffers/docs/proto3#specifying-field-rules

简单地说，就是proto v2里数字类型的 repeated 字段默认是 [ packed = false ] 。打包结构是每个项目一个Key-Value数据对。而在proto v3里是 [ packed = false ] 。打包结构是Key-Value个数N，而后紧挨着N个Value。这可能导致转出的数据无法正常读取。解决方法也很简单，那就是对数字类型的 repeated 字段手动指定是否是packed。如：

message arr_in_arr {

    optional string name = 1;

    repeated int32 int_arr = 2 [ packed = true ];

    repeated string str_arr = 3;

}

或proto v3版本。

message arr_in_arr {

    string name = 1;

    repeated int32 int_arr = 2 [ packed = true ];

    repeated string str_arr = 3;

}

数据加载

前面小节我们大致展示了转出数据的结构，以此比较容易理解加载的方式。本小节则是对一些环境和语言的简单加载库。

方式-1(推荐): （推荐）使用 xres-code-generator 生成解析代码(C++/Lua/C#/Upb Lua/UE蓝图)

对于C++、Lua和C#，我们推荐使用 xres-code-generator 生成解析代码。（未来会开发更多的语言支持）。

xres-code-generator 也支持先输出C++接口，再通过 template/UE* 的UE模板来生成蓝图支持的Wrapper接口。通过这种方式加载数据支持多版本并存和支持复杂的多级索引和多个索引。

详见《读表代码生成》。

方式-2(可选): 使用C++加载二进制数据

此加载方式需要上面的 output-format-export binary

在 快速上手-方式.1: 使用读取库解析 <quick_start-load-with-libresloader> 里我们已经给出了这种加载方式的具体使用，这里不再复述。这里提供的方式也支持protobuf的lite模式。

方式-3(可选): 使用lua-pbc加载二进制数据

此加载方式需要上面的 output-format-export binary

对于一些中使用lua的项目，也可以选择使用 pbc 来加载数据。我们在 https://github.com/xresloader/xresloader/tree/main/loader-binding/pbc 有使用pbc进行加载的manager封装。在 https://github.com/xresloader-utils/lua/tree/master/src/data 里有对多项数据集的封装。这两部分都依赖 https://github.com/xresloader-utils/lua 仓库里提供的utility层。

简要的加载代码如下:

-- 加载lua加载器

local class = require('utils.class')

local loader = require('utils.loader')

-- 必须保证pbc已经载入

local pbc = protobuf

pbc.register(io.open('pb_header.pb', 'rb'):read('a'))   -- 注册转表头描述文件

pbc.register(io.open('用户协议.pb', 'rb'):read('a'))    -- 注册转表协议描述文件

local cfg = loader.load('data.pbc_config_data_set')

-- 设置路径规则 (一定要带一个%s)

-- 当读取协议message类型为PROTO的配置时，实际查找的协议名称为string.format(rule, PROTO)

-- 比如protobuf的package名称是config,那么这里rule填 config.%s

cfg:set_path_rule('%s')

-- 设置配置列表加载文件

-- cfg:set_list('data.conf_list') -- cfg:reload() 会在清空配置数据后执行require('data.conf_list')

简要的配置清单代码（ data/conf_list.lua ）如下:

local class = require('utils.class')

local loader = require('utils.loader')

local cfg = loader.load('data.pbc_config_data_set')

-- role_cfg, 第二个参数是个函数，返回key，这样读入的数据可以按key-value模式组织起来

cfg:load_buffer_kv('role_cfg', io.open('role_cfg.bin', 'rb'):read('a'), function(k, v)

    return v.id or k

end)

-- 第三个参数是个别名

cfg:load_buffer_kv('role_cfg', io.open('role_cfg.bin', 'rb'):read('a'), function(k, v)

    return v.id or k

end, 'alias_name')

-- 这后面的时读取，不是加载

-- 别名和非别名的数据一样的

vardump(cfg:get('role_cfg'):get(10002))     -- dump id=10002的role_cfg表的数据

vardump(cfg:get('alias_name'):get(10002))   -- dump id=10002的role_cfg表的数据

-- 直接读取里面的字段

print(string.format('kind id=%d, name=%s, dep_test.name=%s', kind.id, kind.name, kind.dep_test.name))

proto v3请注意: pbc不支持[packed=true]属性。在proto v3中，所有的repeated整数都默认是[packed=true]，要使用pbc解码请注意这些field要显示申明为[packed=false]

或者使用我修改过的 pbc的proto_v3分支。

主要接口注册形式

pbc_config_manager:load_buffer_kv(协议名, 二进制, function(序号, 转出的lua table) return key的值 end, 别名) -- 读取key-value型数据接口

pbc_config_manager:load_buffer_kl(协议名, 二进制, function(序号, 转出的lua table) return key的值 end, 别名) -- 读取key-list型数据接口

方式-4(可选): 使用C#和DynamicMessage-net加载二进制数据

此加载方式需要上面的 output-format-export binary

为了方便Unity能够不依赖反射动态获取类型和读取配置，我们提供了 DynamicMessage-net 项目。这个项目依赖 protobuf-net 的底层。详见项目主页: https://github.com/xresloader/DynamicMessage-net

方式-5(可选): 加载msgpack文本数据

此加载方式需要上面的 output-format-export msgpack

Msgpack的支持库语言和库很多，我们就不依依列举了。我们有一些python和node.js上的简单示例可以参见 https://github.com/xresloader/xresloader/tree/main/loader-binding/msgpack 。

方式-6(可选): 使用node.js加载javascript文本数据

此加载方式需要上面的 output-format-export text

把配置输出javascript代码的时候，我们支持Node.js模式和AMD模式。

比如，xresloader sample 中导出的 role_cfg.n.js 。我们可以通过以下代码加载：

const role_cfg_block = require('./role_cfg.n');

const role_cfg_header = role_cfg_block.role_cfg_header; // 数据头信息，header

const role_cfg = role_cfg_block.role_cfg;               // 数据集合，Ayyar类型

// 读取数据

console.log(`we got ${role_cfg_header.count} rows, data version: ${role_cfg_header.data_ver}`);

for (const i in role_cfg) {

    if (role_cfg[i].id === 10001) {

        console.log('================= print data with id = 10001 =================');

        console.log(role_cfg[i]);

    }

}

详见： https://github.com/xresloader/xresloader/tree/main/loader-binding/javascript

方式-7(可选): 使用lua加载导出的枚举类型

上面 output-format-export enum 提到，我们可以把一些枚举类型放在proto文件里统一维护，然后不同的使用者导出成不同目标语言的代码。而对于protobuf没有原生支持的语言，我们支持导出 lua 、 javascript 、 xml 或 json 辅助我们使用。

比如上面两种Lua导出，我们可以直接通过Lua脚本加载：

local const_enum = require('kind_const')

print('game_const_config.EN_GCC_PERCENT_BASE = ' .. const_enum.game_const_config.EN_GCC_PERCENT_BASE)

function dump_all_enum (pv, ident)

    for k, v in pairs(pv) do

        if string.sub(k, 0, 1) ~= '_' and 'table' == type(v) then

            print(string.format('%s%s = {', ident, k))

            dump_all_enum(v, ident .. '  ')

            print(string.format('%s}', ident))

        else

            print(string.format('%s%s = %s,', ident, k, v))

        end

    end

end

dump_all_enum(const_enum, '')

让我们再来看看Lua 5.1的module模式的枚举类型加载：

require('kind_const_module')

print('game_const_config.EN_GCC_PERCENT_BASE = ' .. ProtoEnums.Kind.game_const_config.EN_GCC_PERCENT_BASE)

function dump_all_enum (pv, ident)

    for k, v in pairs(pv) do

        if string.sub(k, 0, 1) ~= '_' and 'table' == type(v) then

            print(string.format('%s%s = {', ident, k))

            dump_all_enum(v, ident .. '  ')

            print(string.format('%s}', ident))

        else

            print(string.format('%s%s = %s,', ident, k, v))

        end

    end

end

dump_all_enum(ProtoEnums.Kind, '')

其他语言和格式的加载请参考输出文件。

输出类型​

导出为协议二进制数据 (推荐)​

导出为json、xml、lua代码等文本数据 (可选)​

导出为Msgpack打包的二进制数据 (可选)​

导出为UE支持的CSV或JSON数据和代码 (可选)​

导出枚举类型成代码 (可选)​

导出协议描述成代码 (可选)​

Proto v2和Proto v3​

数据加载​

方式-1(推荐): （推荐）使用 xres-code-generator 生成解析代码(C++/Lua/C#/Upb Lua/UE蓝图)​

方式-2(可选): 使用C++加载二进制数据​

方式-3(可选): 使用lua-pbc加载二进制数据​

方式-4(可选): 使用C#和DynamicMessage-net加载二进制数据​

方式-5(可选): 加载msgpack文本数据​

方式-6(可选): 使用node.js加载javascript文本数据​

方式-7(可选): 使用lua加载导出的枚举类型​

输出类型

导出为协议二进制数据 (推荐)

导出为json、xml、lua代码等文本数据 (可选)

导出为Msgpack打包的二进制数据 (可选)

导出为UE支持的CSV或JSON数据和代码 (可选)

导出枚举类型成代码 (可选)

导出协议描述成代码 (可选)

Proto v2和Proto v3

数据加载

方式-1(推荐): （推荐）使用 xres-code-generator 生成解析代码(C++/Lua/C#/Upb Lua/UE蓝图)

方式-2(可选): 使用C++加载二进制数据

方式-3(可选): 使用lua-pbc加载二进制数据

方式-4(可选): 使用C#和DynamicMessage-net加载二进制数据

方式-5(可选): 加载msgpack文本数据

方式-6(可选): 使用node.js加载javascript文本数据

方式-7(可选): 使用lua加载导出的枚举类型
